在我们最新版本的UP Studio中，我们带回了其最受欢迎的功能之一，即垂直校准。 其主要目的是确保所有三个轴相互垂直，以保证一致的高质量打印。
UP Studio通过打印一个特殊的STL模型VC.stl来实现垂直校准。 （注意：文件名应超链接到文件）。 确保取消选中UP Studio的No Support和No Raft选项。 您不需要为不同的UP打印机调整模型大小。 它是为整条生产线设计的。 建议的VC.stl的Z轴分辨率设置为0.2毫米或0.25毫米。
应该在打印任何模型之前完成，首先执行电平校准。
VC.stl完成打印后，可以取出构建曲面，但如果使用UP BOX +或UP mini 2，则不要从表面移除对象。 在软件中，在模型校准下找到垂直校准。 在编辑字段中输入任何新值之前，请点击默认值。
执行X / Y测量。 使用细尺或游标刻度来测量模型从一个角到另一个角的对角线长度，如下图所示为X1。 然后，为X2做同样的事情。
两条对角线的长度应为124毫米。
在软件中输入X1和X2的值。
数字1和2。 测量并输入X1和X2
点击确认按钮完成X / Y轴校准。 软件会将这些值舍入到最接近的十分之一。
点击左上角的下拉菜单切换到X / Z模式。 X / Z校准需要测量L形。 实际上，你只需要一个L形的信息，但你必须看所有的L形，以知道使用哪一个。 首先，从构建板上取下L形部分，将它们从筏板上剥离下来。 一定要将它们放在桌面上与打印面上的原始位置相匹配的位置上 – 右侧，右侧，前面等。
接下来，使用如图3中所示的直角标尺，并将标尺推到其中一个L形的角上。 如果L形的角的角度是90度，则移动到下一个L形。 继续每个L形的这个过程。 如果所有L形状都是90度，如图3和4所示，请为Z值输入’0.0’，然后继续进行高度测量。
数字3和4。 零Z值
如果您发现不是90度的L形，则必须调整角度。 为了澄清，你正在寻找一个标尺和L形物体之间的差距。 如果你发现一个缺口，你已经找到了能够提供你的Z值的L形，所以你必须测量这个缺口。
间隙将位于L形的顶部（钝角）或底角，在标尺和L形（锐角）之间。 使用另一个标尺来衡量间隙。 如下所示，如果角度为钝角，则将Z值输入为负数。 如果角度是锐角，请将其输入为正数。

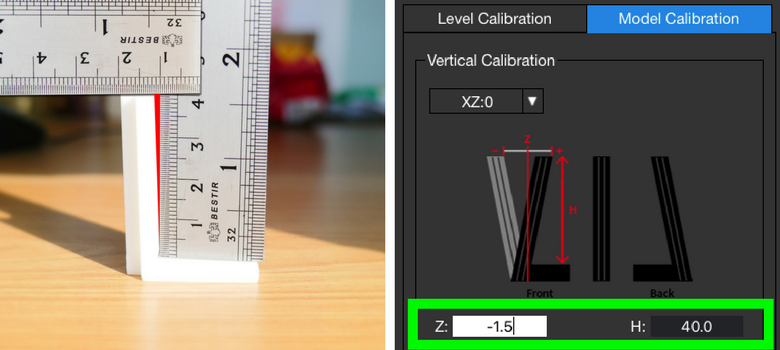

=图4。 钝角，Z值将为负值。

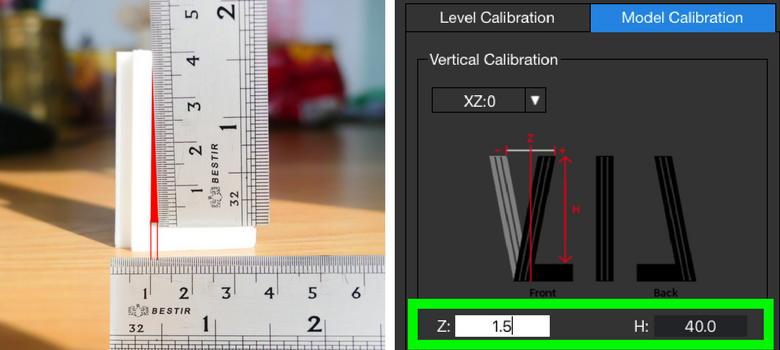

图5。 急性角度，Z值将是正值。
在我们的例子中，对于图4，输入的Z值是-1.5毫米。 对于图5，它是1.5毫米。
H值实际上是在坐在L形底座和L形竖直部分顶部上的尺子底部之间的L形高度的量度。 理想情况下，它是40.0毫米，但它可能不是。 在H值字段中输入真实的高度测量值。
要完成校准，请不要忘记点击确认按钮。
如果出现错误信息或者如果您发现打印面上的所有L形都偏向不同的方向，请直接与我们联系 售后支持
support@tiertime.net 进一步协助。
